Guide de référence du DistoX
Voici un résumé des fonctions principales du DistoX.
Les deux manuels d'utilisation sont disponibles à http://paperless.bheeb.ch
Codes d'erreur :
- 252 : température trop élevée
- 253 : température trop basse
- 255 : signal trop faible
- 256 : signal trop fort
- 257 : trop de lumière parasite
- 260 : faisceau laser interrompu
- DIST : power on / allumer le laser / mesure laser
- CLR : annuler l'opération en cours, mettre hors tension le laser
- CLR (2 secs) : extinction de l'appareil
- MEM : Entrées en mémoire (accès aux mesures précédentes)
- REF : référence de mesure depuis l’avant ou l’arrière du boitier

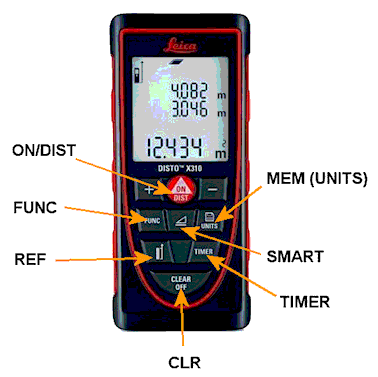

DistoX2 - X310
- TIMER (laser on) : début de l'enregistrement programmé (mesure automatique)
- TIMER (laser off) : définissez l'intervalle du minuteur (avec les touches
plus ou moins)
- SMART : information supplémentaires sur le mesures (voire notice DistoX2)
- FUNC : infos sur l'appareil
Appui durant deux secondes sur :
- DIST : mise en marche / démarrer le laser / mesure
- CLR : éteindre le Disto
- CLR + SMART : activer ou désactiver le mode d'étalonnage
- CLR + MEM : effacer la mémoire non encore transmise
- CLR + FUNC : activer/désactiver le Bluetooth
- CLR + MOINS : verrouillage du DistoX2 éteint
- REF : référence de mesure face avant
- REF + FUNC : référence de mesure face arrière
- REF + PLUS : activer ou désactiver l'éclairage de l'affichage
- REF + MOINS : activer ou désactiver le bip
- MEM : changer d'unité de mesures de longueurs (impérial ou métrique)
- MEM + SMART : changer d'unité de mesures des angles (degrés/grad)
- MEM + FUNC : activer ou désactiver le mode silencieux
- MEM + MOINS : activer ou désactiver le mode visée inverse [2.4]
- SMART + MOINS : activer ou désactiver le mode trois mesures identiques
= visée principale [2.4]
Appui durant cinq secondes sur :
- FUNC + SMART : changer de type de batterie
- FUNC + CLR + MEM : réinitialisation aux paramètres d'usine
- DIST + PLUS + MOINS (à la mise en marche) : mode bootloader
Infos supplémentaires sur les Mesures / touche SMART (au centre sous
ON/DIST) :
Mesures normales :
- Azimut, inclinaison et distance (affichage standard)
- Angle de roulis et angle d'inclinaison
- Valeur du champ magnétique et de l'inclinaison
- Valeurs brutes du capteur d'inclinaison. x,y,z (*)
- Valeurs brutes du capteur séparé d'inclinaison x,y,z (*)
- Valeurs brutes du capteur de champ magnétique x,y,z (*)
Mesures d'étalonnage :
- Valeurs combinées du capteur d'inclinaison x, y, z.
- Valeurs du capteur de champ magnétique x,y,z
- Valeurs brutes du capteur d'inclinaison Leica x,y,z (*)
- Valeurs brutes du capteur d'inclinaison carte X2. x,y,z (*)
Infos sur l'appareil (touche FUNC) :
- Tension de la batterie
- N° de version Hard et Soft et numéro de série du DistoX2
- Niveau d'éclairage de l'écran (1:10) [2.3]
- Position de la pièce mobile arrière (-128:127) [2.3]

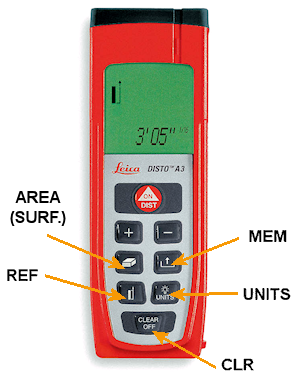

DistoX - A3
- AREA (retour réf.) : l'affichage continu d'azimut + pente (*)
- AREA + REF avant (réf.) : affichage continu de la rotation +
champ (*)
- AREA x 2 : version du firmware et numéro de série
- UNITS : bascule l'affichage light
- AREA x 2 + REF x 2 + CLR : activer ou désactiver le mode
silencieux
x 2 / x 10 : signifie appuyer 2 fois ou 10 fois.
(*) : Ne pas prendre de mesures dans ce mode.
Appui durant deux secondes sur :
- UNITS (avec ref. de mesure arrière) : unités de distance.
- UNITS (avec ref. de mesure avant) : unités d'angle / Bluetooth
- UNITS + MEM x 10 : activer ou désactiver le mode étalonnage.
Appui durant cinq secondes sur :
- CLR + PLUS : activer ou désactiver le bip
"Unités d'angle / cycle Bluetooth"
- Boussole OFF, Bluetooth OFF
- Boussole ON (grad), Bluetooth OFF
- Boussole ON (grad), Bluetooth ON
- Boussole ON (deg), Bluetooth OFF
- Boussole ON (deg), Bluetooth ON
