PASSAGE DE L'OSSATURE
SUR CALQUE

Maintenant on place sur le papier millimétré un calque et on reproduit le tracé. Enfin on l'habille avec quelques détails et les symboles standards des topographies spéléologiques pour le rendre plus parlant.

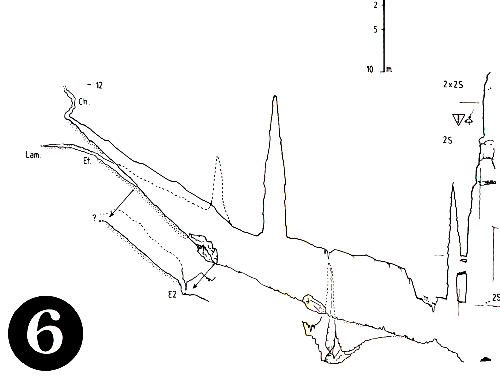

Ci-contre : un détail de la topo en cours d'habillage sur calque (coupe à l'encre de chine).

Pour dessiner une topo, des signes et symboles ont été adoptés par la communauté spéléo, on peut les trouver ici :

• http://www.carto.net/neumann/caving/cave-symbols/cave_symbol.php?languageSelection=french

• fichier zip contenant les symboles pour logiciel de dessin vectoriel.

Bibliographie :

• "Les symboles topographiques" de Philipp HAÜSELMANN in Spelunca N° 89 pp 27 à 32, 2003
• DÉRIAZ P., "Compte rendu de la Rencontre Internationale de Topographie" in Actes du 9e Congrès national de la Société Suisse de Spéléologie, Charmey, 1991
• FABRE G. "Signes spéléologiques conventionnels" UIS AFK
• MÜLLER R., "Signturen für Hölenpläne" in "Beiträge zur Südwestdeutchland, N° 22, 1980
• GROSSENBACHER Y., Topographie souterraine, SSS N°4, 1992
