Les sections transverses du plan sont toujours dans un plan vertical et la
direction vers le haut est la verticale..
Les sections transverses sur la coupe sont dans un plan dont l'inclinaison est
définie par la ligne de section. L'azimut de la visée transverse est dirigé
vers le haut. Toutefois, si l'inclinaison du plan de la section transverse est
supérieure à un "seuil horizontal", la section est considérée
comme "horizontale" et c'est alors le nord magnétique qui est dirigé
vers le haut.
On peut affecter un commentaire à une section transverse.
Sections transverses de cheminement
Pour indiquer à TopoDroid que vous voulez dessiner une section transverse, vous devez dessiner une ligne de "section", soit sur la vue en plan, soit sur la vue en coupe. Cette ligne de section définit la position de la section transverse et son orientation.
Une section transverse représente la forme de la caverne dans un plan qui
la coupe. L'orientation de la section de coupe est l'orientation de ce plan,
c'est-à-dire l'orientation de la ligne perpendiculaire au plan et pointant dans
la direction de la visée. On définit l'orientation de la section de coupe par
la manière dont est tracée la ligne de section. Comme indicateur, la ligne de
coupe dispose d'une coche partant de la ligne et pointant dans la direction
de la vue de la section.
La taille de cette "coche" peut être ajustée dans la boîte de dialogue
Paramètres.
Vous pouvez choisir entre une photographie de section transverse (prise avec un appareil photo) et une section transverse dessinée. Dans le premier cas, il suffit de prendre une photo qui vous rappellera la forme de la galerie lors de la réalisation de la topographie de la grotte. Assurez-vous d'avoir un spéléologue sur l'image qui servira d'échelle.
Dans le second cas, vous esquissez la section transverse sur une page avec les outils de dessin habituels de TopoDroid. En tant que référence, TopoDroid affiche la visée de cheminement traversée par la section et les visées d'habillage à ses extrémités. La station en avant (celle que regarde la section transverse) est centrée dans la page. Les visées vers l'avant sont gris clair, celles vers l'arrière sont plus minces et gris plus foncé. Toutes les visées sont affichées projetées sur le plan de la section transverse. Un point "utilisateur" est placé sur le plan de section à l'endroit où la visée coupe la ligne de section [T].
Une fois fermées, les sections transverses peuvent être rouvertes et modifiées en sélectionnant la ligne de section relative en mode "edit" et en appuyant sur le bouton Modifier.
Sections transverses sur un plan
Une section transverse définie sur la vue en plan est toujours "verticale"
(zéro). Son orientation (c'est-à-dire l'azimut du plan de la section transverse)
est déterminée par l'angle de la ligne de section. Très souvent le plan de la
section transverse est perpendiculaire à la galerie, mais il peut être égal
à tout angle nécessaire. Par exemple, une ligne de section tracée de gauche
à droite (par exemple horizontalement avec un angle de 90 degrés par rapport
à la verticale) a une direction de vue vers le nord (vers le haut, azimut 0).
Si elle est légèrement inclinée vers le bas à un angle de 120°, elle aura une
direction de vue d'un azimut égal à 30 degrés (120-90).
La portion traversée est affichée verticalement lorsque la section transverse
a le même azimut que le cheminement. Sinon, elle est inclinée à droite ou à
gauche.
Sur un plan, il est possible de réaliser une section transverse qui coupe plusieurs visées de cheminement. Toutes les visées de cheminement traversées et les visées d'habillage de leurs stations sont indiquées comme référence pour le croquis de la section transverse. Le point de croisement est marqué sur chaque visée de cheminement.

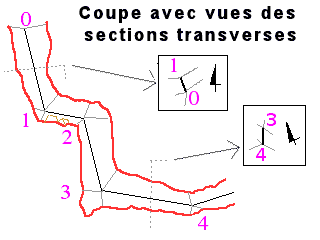

Sections transverses sur une coupe
Une section transverse sur la vue en coupe peut être soit "horizontale" (sur
les visées verticales dans les puits) ou "verticale" (sur des galeries plus
ou moins horizontales). Elles sont considérés comme "horizontales" si leur inclinaison
dépasse la valeur du H-seuil. L'azimut des sections transverses verticales est
déterminé par celui de la portion traversée.
Les sections transverses "Horizontales" s'affichent toujours avec le nord
en haut. En outre, une ligne de référence de 5 m de long, orientée au nord,
leur est ajoutée. La visée de cheminement est montrée à son azimut. Les sections
transverses "Verticales" ont toujours l'azimut de la portion traversée
(ou l'inverse si la direction de la ligne de coupe est l'opposé de celle de
la portion traversée). La portion traversée est affichée verticalement car la
section transverse a le même azimut que la visée.
Si la ligne de section est tracée à partir de la droite vers la gauche, la section transverse est orientée vers le bas et à -90 degrés d'inclinaison. Il s'agit d'une section transverse "horizontale" comme vue par dessus. La plupart du temps, on appelle "horizontale" une section transverse de ce type, comme si on posait naturellement une carte sur une surface plane et qu'on la regardait vers le bas. Si vous tracez la ligne de section de gauche à droite la section transverse est orientée vers le haut (inclinaison +90 degrés).
Sur une coupe, les sections transverses ne doivent traverser qu'une seule visée de cheminement.
Points de Section
Si le paramètre de la section automatique "points" est cochée, lorsque vous
insérez une section transverse, soit en dessinant une ligne de section soit
en l'insérant dans une station, le point correspondant est ajouté au croquis.
Les points de section sont affichés sous forme de carrés blancs.
Si la section transverse est supprimée, le point de section correspondant est
également supprimé.
Fichiers des Sections transverses
Chaque section transverse est enregistrée dans un fichier séparé dans le sous-dossier
"tdr". Les fichiers ont des noms incrémentés "MySurvey-xx0.tdr", "MySurvey-xx1.tdr",
etc. La partie du nom numérotée "XX0" est également affichée dans la section
Boîte de dialogue qui apparaît lorsque vous créez ou modifiez un fichier.
Le fichier est supprimé lorsqu'une section transverse est supprimée.
Les sections transverses peuvent être exportées dans d'autres formats comme les autres croquis, sauf dans cSurvey format. Les sections transverses sont incluses dans l'exportation des esquisses au format DXF, SVG, cSurvey, à condition qu'il y ait le point de section associé.
Sections transverses à la station "Vers" [E]
C'est une autre façon d'insérer des sections transverses. La boite de dialogue
"Station", qui s'ouvre en appuyant brièvement sur le point désignant une
station du croquis puis sur l'icône "Edition", affiche les coordonnées
des stations et possède des boutons :
Si la pente de visée moyenne est inférieure au «seuil vertical», la section transverse d'une station est dessinée dans un plan vertical passant par cette station, sinon elle est horizontale. La section transverse à la station "Vers" est utile lorsque vous prenez plusieurs visées d'habillage autour de la station pour décrire la forme de la galerie. Le plan de la section x peut être orienté avec le bouton "Compass". De plus, si la station n'a que deux visées, le plan peut être orienté le long de la bissectrice des angles formés par les projections (horizontales des plans). S'il n'y a qu'une seule visée, il peut être orienté orthogonalement à cela. S'il y a plus de deux visées, vous devrez utiliser le bouton de la boussole.
Les sections transverses des stations peuvent être rouvertes et modifiées en
sélectionnant, en mode "édition"de station ou de point de
section, et en appuyant sur le bouton d'édition.
